Kondensators: darbības princips un pielietojums elektrotehnikā

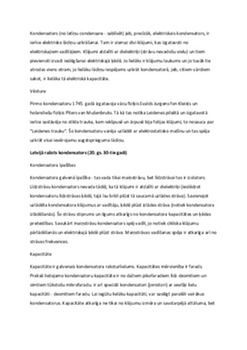

Kondensators (no latīņu condensare - sablīvēt) jeb, precīzāk, elektriskais kondensators, ir ierīce elektrisko lādiņu uzkrāšanai. Tam ir vismaz divi klājumi, kas izgatavoti no elektriskajiem vadītājiem. Klājumi atdalīti ar dielektriķi (strāvu nevadošu vielu) un tiem pievienoti izvadi ieslēgšanai elektriskajā ķēdē. Jo lielāks ir klājumu laukums un jo tuvāk tie atrodas viens otram, jo lielāku lādiņu iespējams uzkrāt kondensatorā, jeb, citiem vārdiem sakot, ir lielāka tā elektriskā kapacitāte.

Pirmo kondensatoru 1745. gadā izgatavoja vācu fiziķis Evalds Jurgens fon Kleists un holandiešu fiziķis Pīters van Mušenbruks. Tā kā tas notika Leidenes pilsētā un izgatavotā ierīce sastāvēja no stikla trauka, kam iekšpusē un ārpusē bija folijas klājumi, to nosauca par "Leidenes trauku". Šo kondensatoru varēja uzlādēt ar elektrostatisko mašīnu un tas spēja uzkrāt visai ievērojamu augstsprieguma lādiņu.

Kondensatora galvenā īpašība - tas vada tikai maiņstrāvu, bet līdzstrāvai tas ir izolators. Līdzstrāvu kondensators nevada tādēļ, ka tā klājumi ir atdalīti ar dielektriķi (ieslēdzot kondensatoru līdzstrāvas ķēdē, tajā īsu brīdi plūst tā saucamā uzlādes strāva). Savienojot uzlādēta kondensatora klājumus ar vadītāju, ķēdē plūst izlādes strāva (notiek kondensatora izlādēšanās). Šo strāvu stiprums un ilgums atkarīgs no kondensatora kapacitātes un ķēdes pretestības. Savukārt maiņstrāvu kondensators spēj vadīt, jo notiek cikliska klājumu pārlādēšanās un elektriskajā ķēdē plūst strāva. Maiņstrāvas vadīšanas spēja ir atkarīga arī no strāvas frekvences.

Kapacitāte ir galvenais kondensatora raksturlielums. Kapacitātes mērvienība ir farads. Praksē lietojamo kondensatoru...
